Juego de montaje de teja fotovoltaica Nuasol - 2 módulo
* incl. 21% IVA, entrega gratuit
Delivery Time 3-5 días laborables
EN STOCK
SKU
4252023114660

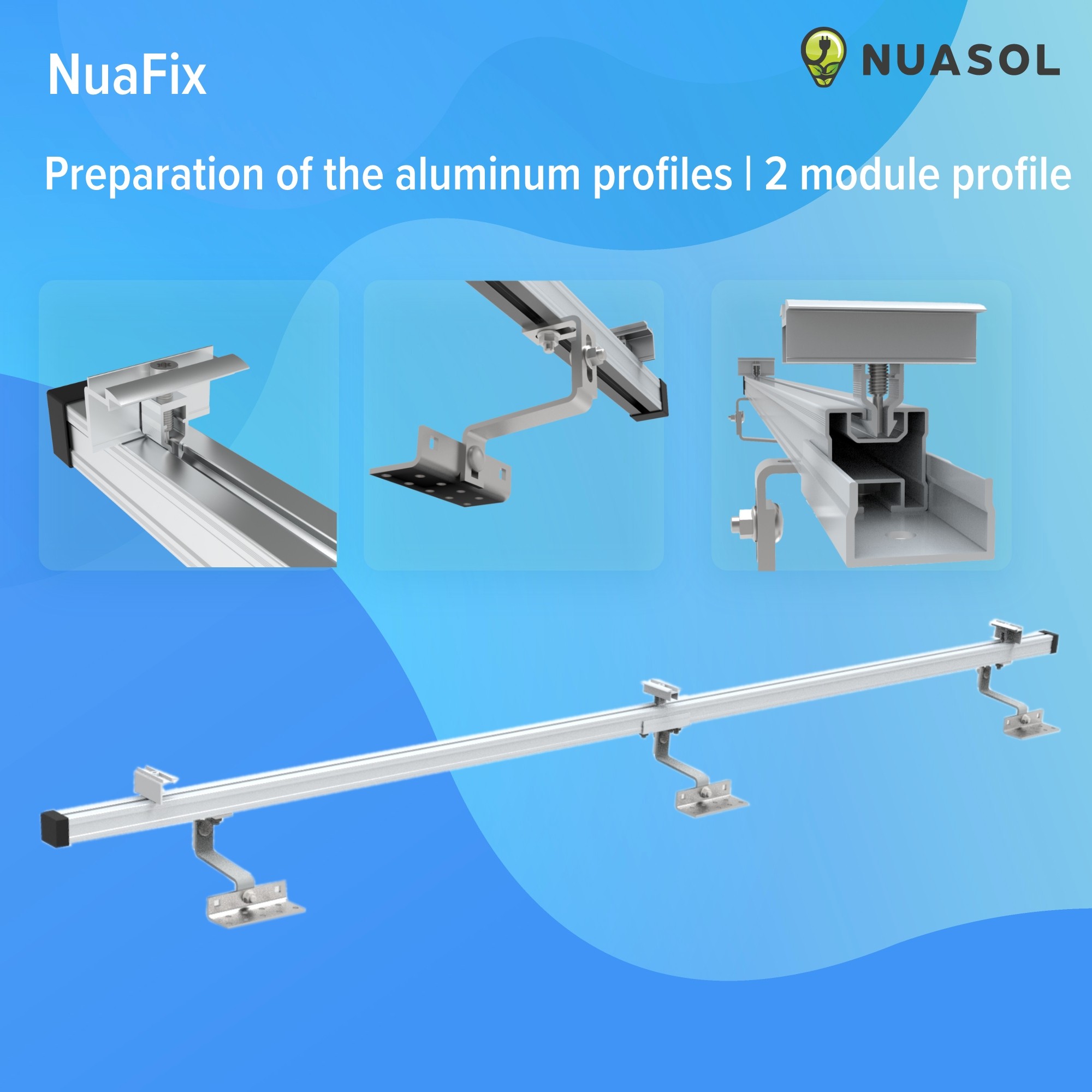

La preparación
1: Fijar los ganchos de tejado debajo del perfil 2: Fijar los clips de los extremos 3: Colocar las tapas de los extremos

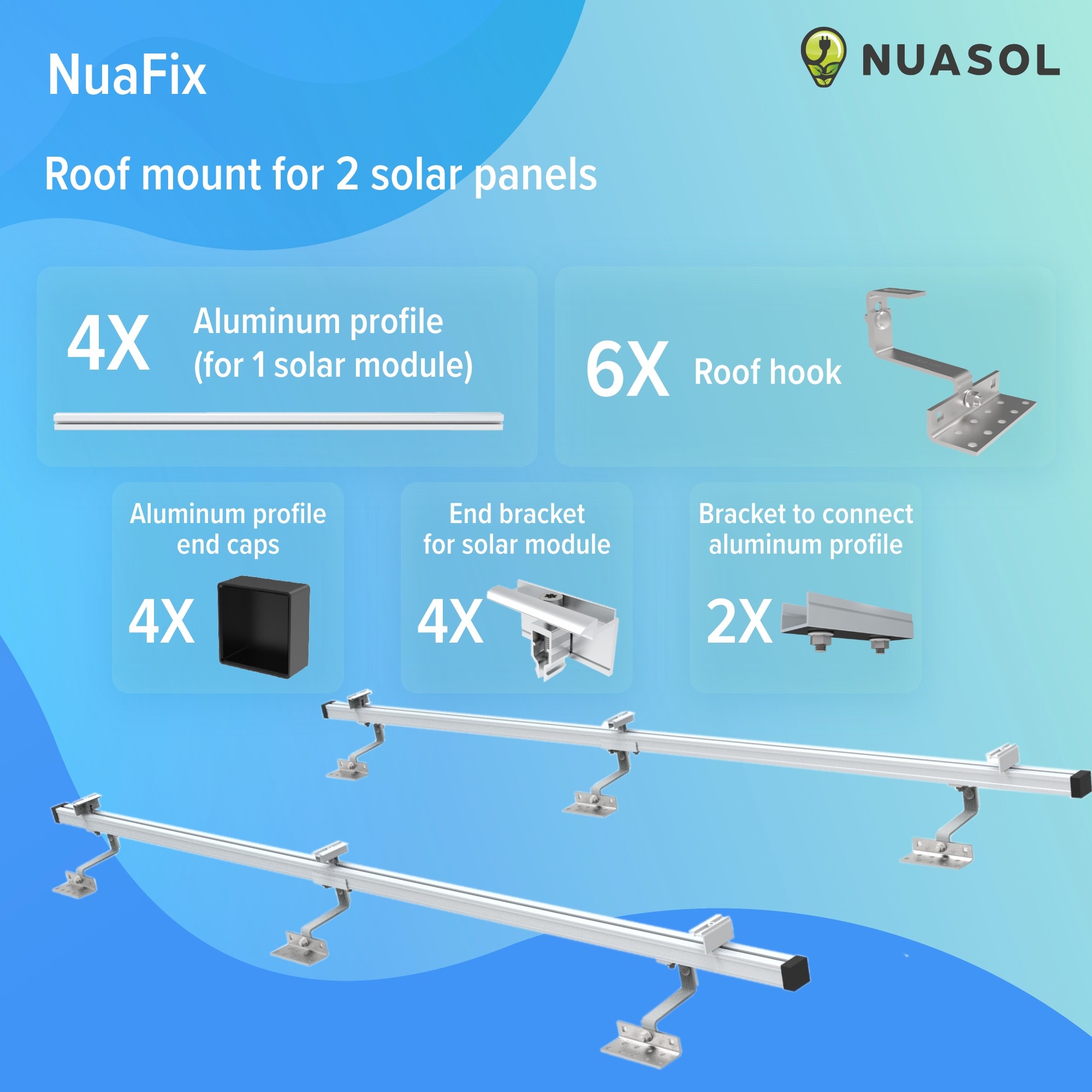

Todo incluido
Este completo set de montaje en tejado para módulos solares contiene todos los componentes necesarios para montar un módulo solar en el tejado de tu casa.

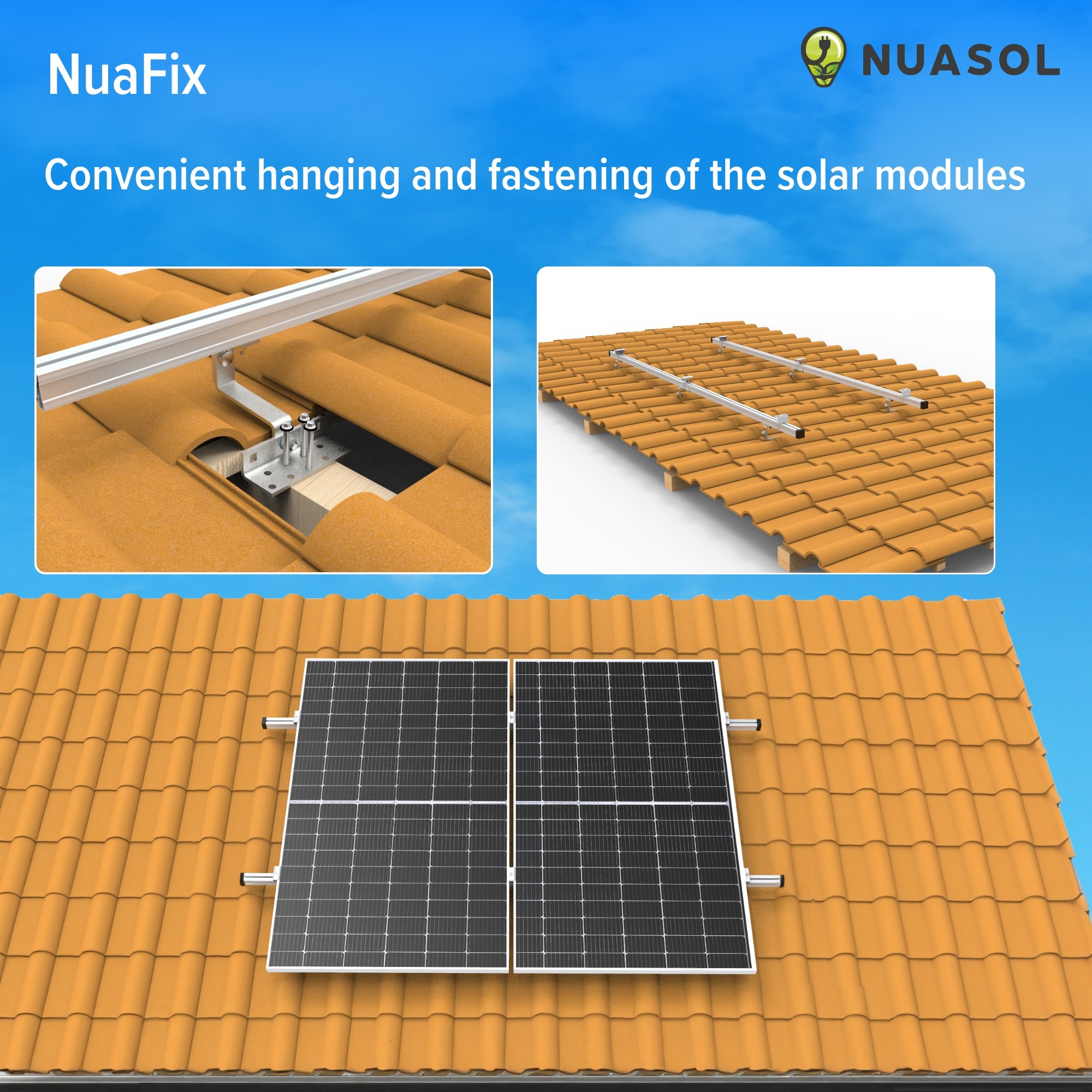

Instalación sencilla
1: Preparar los perfiles 2: Levantar las tejas 3: Atornillar los ganchos de tejado 3: Enganchar los módulos solares 4: Apretar las abrazaderas de los extremos.
Adecuado para módulos solares con una altura de 35 mm.
Detalles
- Dimensiones perfil: 1230 x 40 x 40 mm longitud total 2460 mm
- Dimensiones conexión: 120 x 45,5 x 25 mm
- Dimensiones abrazadera final: 70 x 34 x 28,6 mm
- Dimensiones tapa final: 43 x 20 x 43 mm
Juego de tornillos
Basta con fijar los ganchos de tejado con los 18 tornillos para madera de acero inoxidable debajo de las tejas. El módulo solar se fija al perfil de aluminio con las abrazaderas.

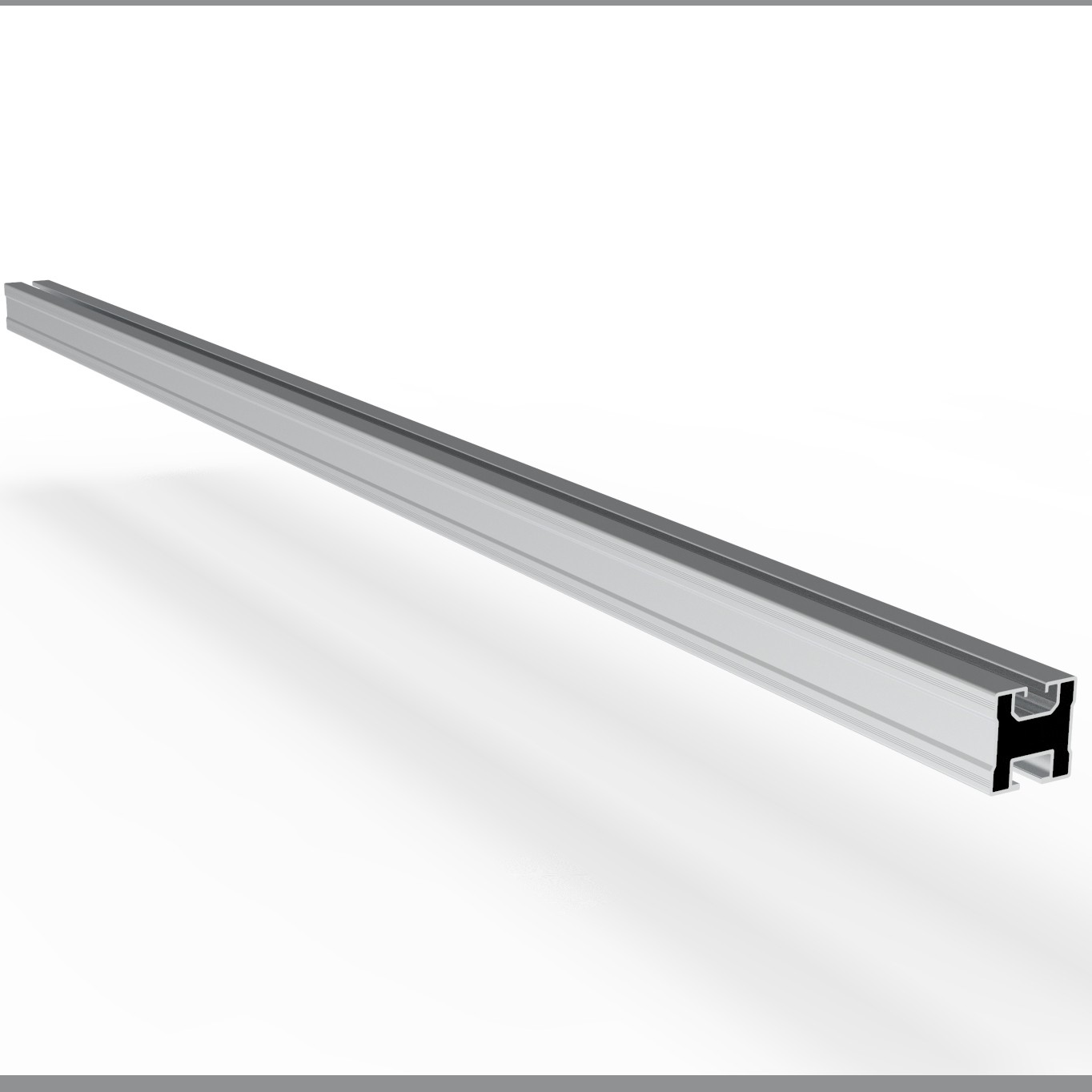

Perfil de aluminio
El perfil de aluminio, fabricado en AL5005-T5 de alta calidad, impresiona por su resistencia a la intemperie y ofrece espacio para paneles solares con una anchura de hasta 1230 mm.

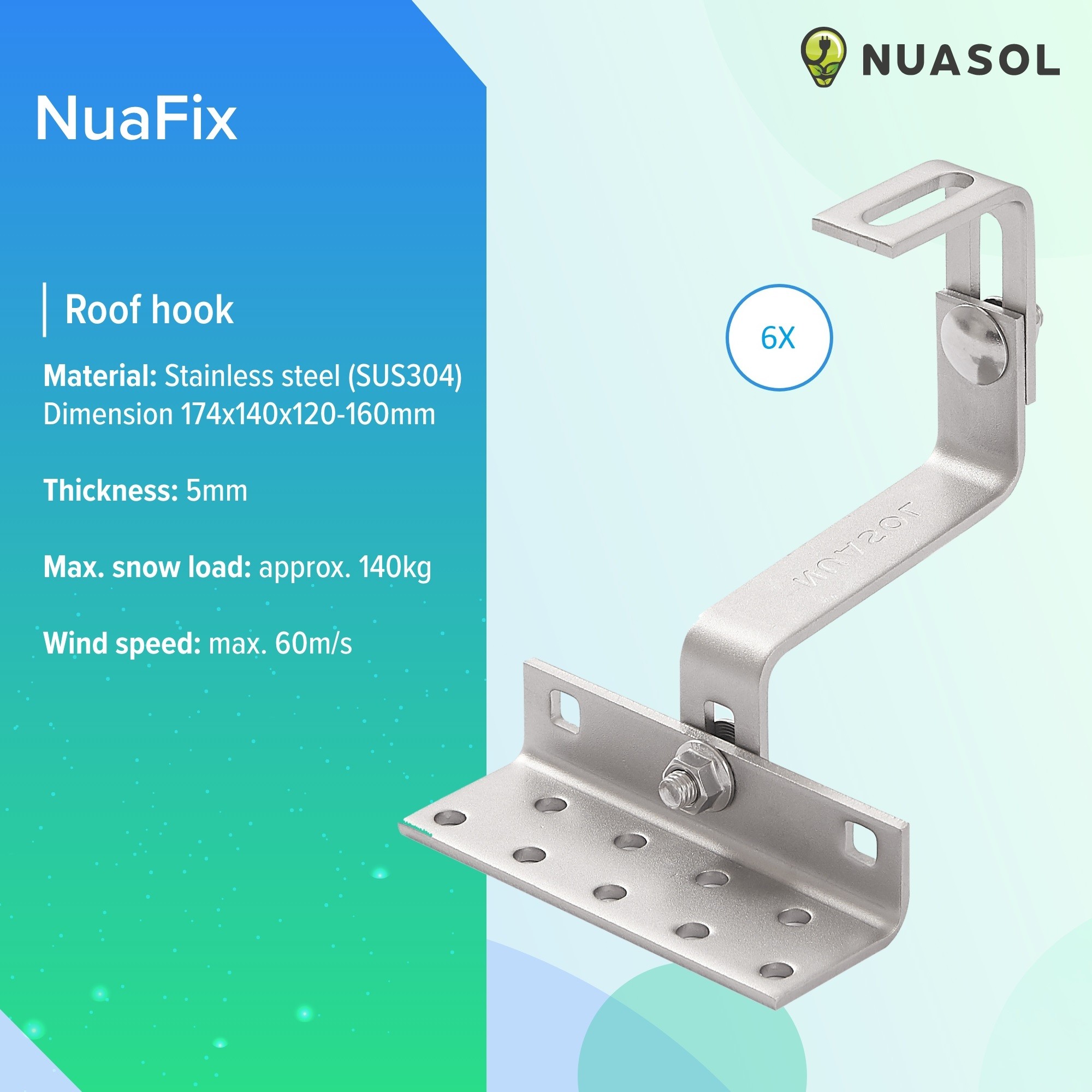

Ganchos de tejado
Nuestros ganchos en Z de acero inoxidable resistentes a la intemperie están completamente premontados. Nuestros ganchos de tejado especiales son adecuados para retirar carriles de aluminio, carriles perfilados, carriles de fijación y para sujetar módulos fotovoltaicos o sistemas solares.

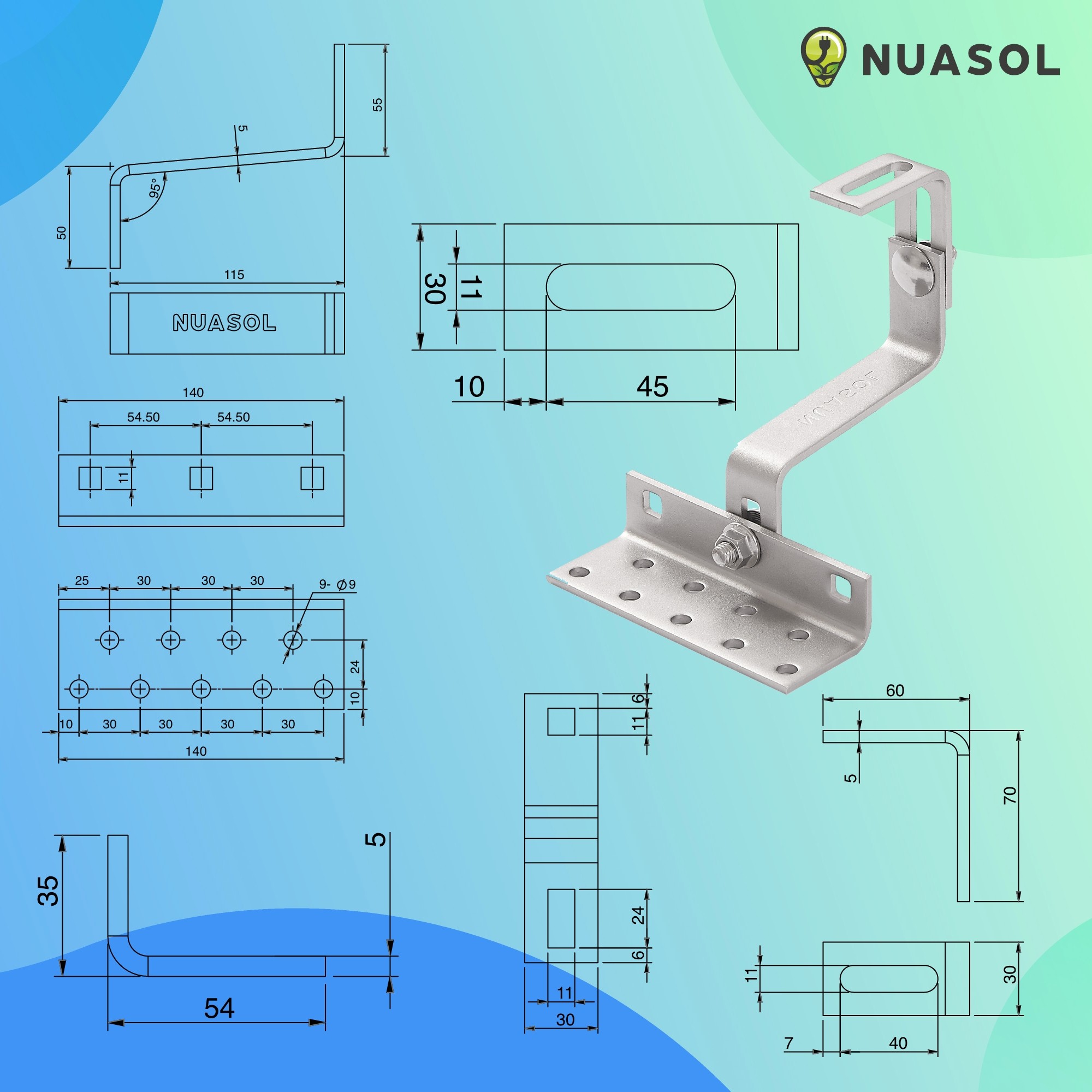

Ganchos de tejado NuaFix en detalle
- Material: Acero inoxidable (SUS 304) | Gancho de acero plano: 60 x 30 x 5 mm
- Longitud interior del gancho: 115 mm | Dimensiones de la placa base: 140 x 54 x 5 mm
- Agujeros de montaje: 9 x 9 mm desplazados | Ajuste de altura de la placa base: 44-47 mm
- Altura regulable gancho de acero plano: 60-92 mm | Medida agujero ranurado: 45 x 11 mm
- Altura regulable total: 120-160 mm Dimensiones totales: 174 x 140 x 120-160 mm | Tornillo de fijación: M10x25 A2 acero inoxidable
Marca
NuaSol
SKU
4252023114660
Dimensiones de la placa base
140 x 54 x 5 mm

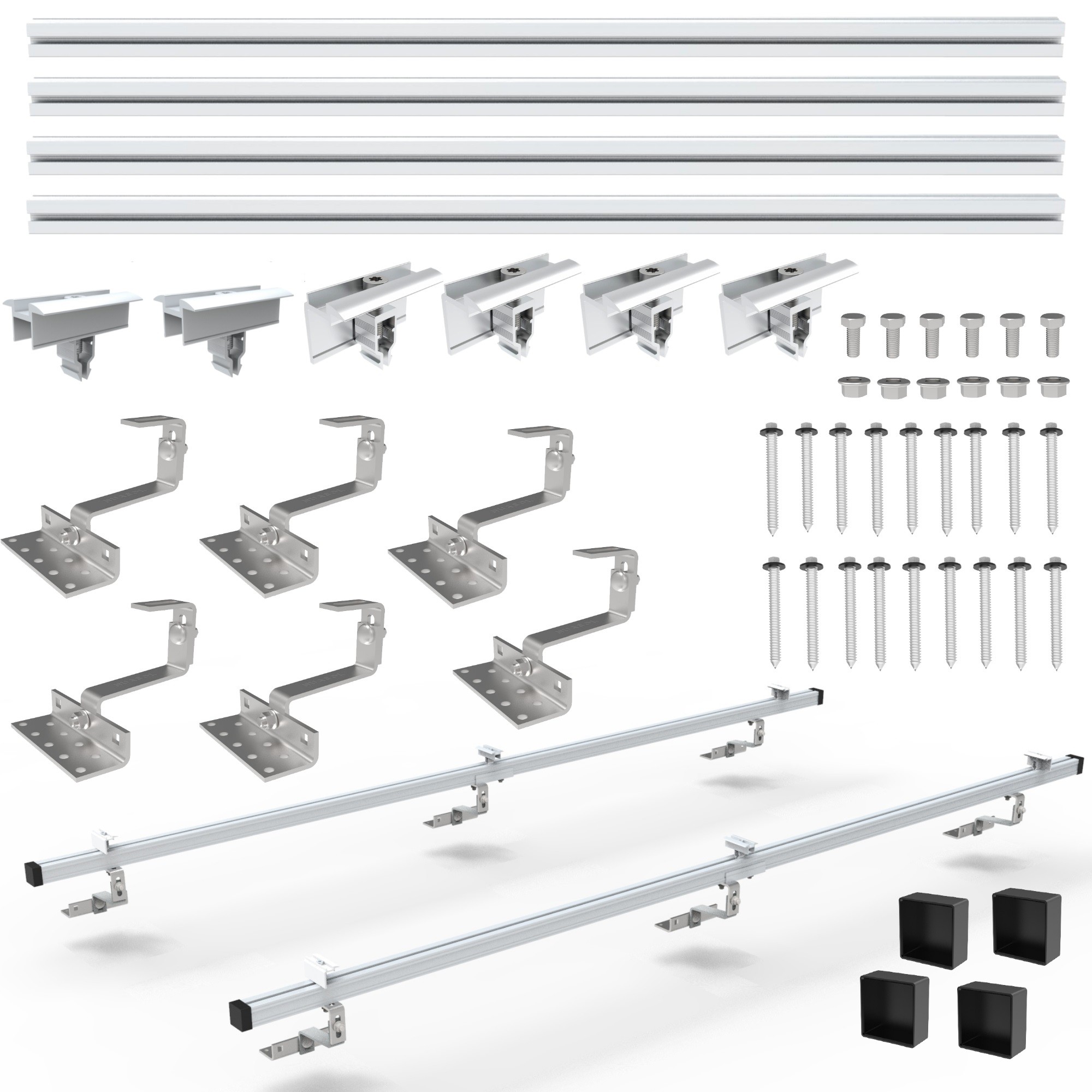

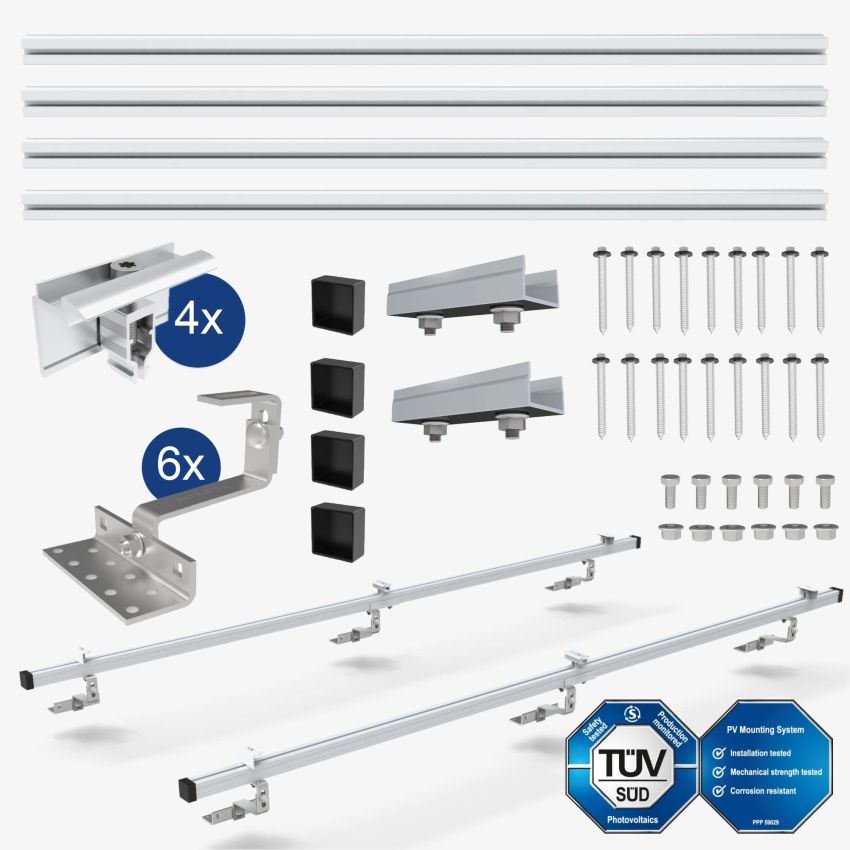

Volumen de suministro
- 4x carril de montaje 1230mm
- 2x conector de carril 40x40
- 2x abrazadera intermedia
- 4x abrazadera final
- 6x tornillo de cabeza hexagonal
- 6x tuerca de brida
- Gancho de techo ajustable 6x (6x base en L; 6x pieza en Z; 6x junta en L; 12x tornillo de soporte M10x25; 12x tuerca con brida M10)
- 4x tapa de carril
- 18x tornillos para madera
Orificios de montaje
Desplazamiento 9 x 9 mm
Gancho plano de acero
60 x 30 x 5 mm
Gancho plano de acero regulable en altura
60-92 mm
Placa base regulable en altura
44-47 mm
Designación del modelo
NS-HE-ZDM2
Número de paquetes
1
Sustratos adecuados
Tejado
Dimensiones perfil de aluminio
1230 x 40 x 40 mm Longitud total 2460 mm
Dimensiones perfil abrazadera
70 x 34 x 28,6 mm
Dimensiones perfil abrazadera central
70 x 39,4 x 22x4 mm
Dimensiones perfil conector
120 x 45,5 x 25 mm
Dimensiones perfil tapa
43 x 20 x 43 mm
Familia de productos
Roof Mounting Kit
